Categoriearchief: DMR

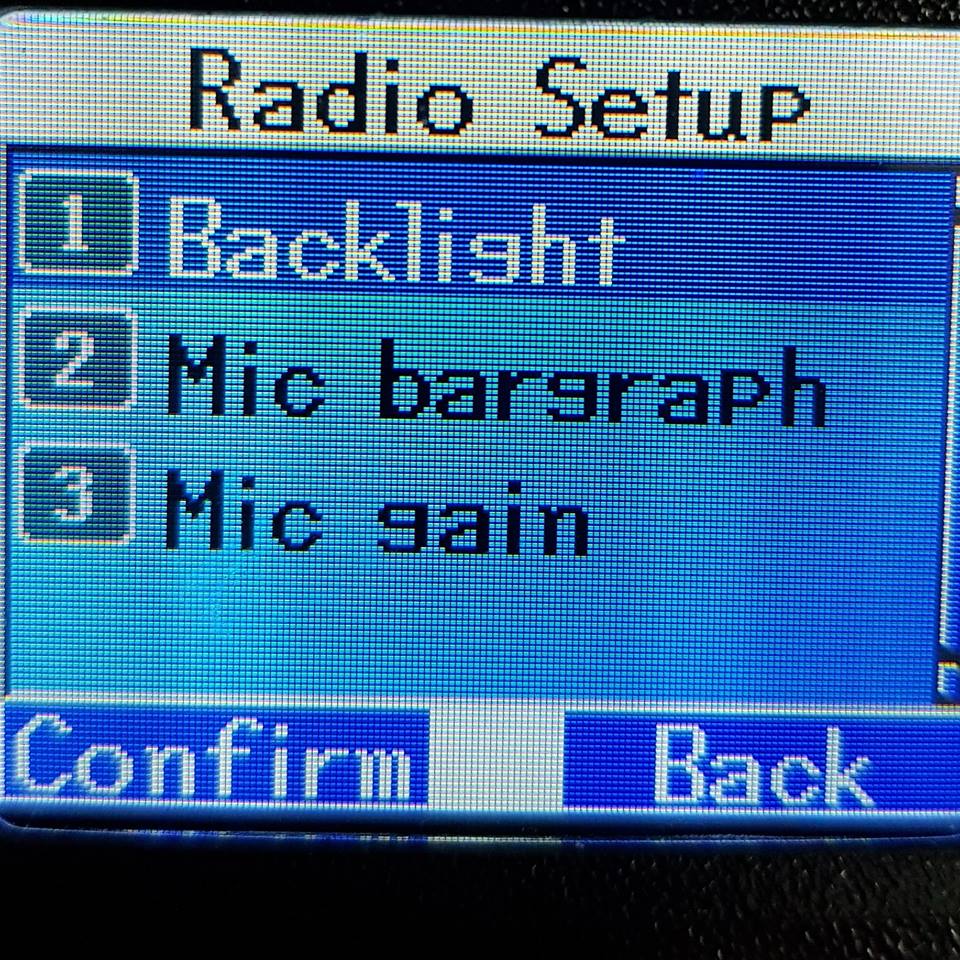

MD380 mic gain

Niet alleen het menu is anders ingedeeld, maar de MD380 tools (want daar heb ik het over) heeft nu ook een microfoon gain instelling gekregen.  Daar zullen er velen plezier aan hebben.

DMR MD380 in menu

Voor het inladen van firmware en userslijst in de de DMR portofoon MD380, heb ik een sub pagina aangemaakt. Die kan je vinden boven aan de site. Zodat je niet naar oude berichten hoeft te zoeken. Oude berichten die ook wel eens oude gegevens kunnen bevatten. Immers die ga ik ook niet allemaal aanpassen, dat was toen van toepassing. En er veranderd veel, ook in digitale modes. De sub pagina is wel update.

73, Adriaan PE2K

DMR MD380 userlijst

De DMR userlijst is al een tijdje minder vol met gegevens dan voorheen het geval was. Tenminste voor de stations uit Europa. Dat heeft allemaal te maken met de wet op persoonsgegevens, wat men wel en wat men niet bekend mag maken. Dit is een EU regel.

De beheerders van bestanden met die gegevens moeten er voor zorgen dat niet als zo maar beschikbaar is voor iedereen. Doe je dit niet, dan kan je daarvoor een boete krijgen. En daarom zijn de userslijsten van wat minder voorzien van gegevens, dan voorheen het geval was.

Je bent ook verplicht om je call te noemen in DMR, omdat je niet je call mee uitzend met je datastream, dat is slechts een nummer en niet je call. Bij Dstar zend je wel je call mee in de datastream, maar ook dan is het netjes om call te melden in je uitzendingen.

En als je het goed doet: eerst tegen station zijn call en daarna je eigen call. En niet anders om. Dat hoor ik de laatste tijd ook met regelmaat. En wacht voordat je gaat zenden even 2 seconde, zodat je ruimte geeft voor inmelders.

73, Adriaan PE2K



MD380 / 390 DMR porto aanpassen herhalen na gelukte update

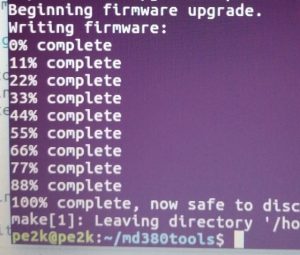

flashAls je eenmaal de MD380tools op je machine hebt staan, en je wilt updaten na je eerste update (die natuurlijk gelukt is), dan kan je dat doen volgens de volgende instructies in de terminal:

Als eerste doe je:

cd md380tools

en daar geef je in

git pull

Hiermee haal je alle updates binnen van md380tools. En daar na doe je de opdracht:

cd db

Nu ga je de laatste userlijst binnen halen door de lijst te wissen en te downloaden:

sudo make clean

en daarna:

sudo make

Hierna ga je terug naar md380tools map

Dan geef je in:

sudo make clean all

hierna:

sudo make all

En hierna doe je, om de user lijst in de porto te laden, wel even de kabel aansluiten, en dan doe je de opdracht ingeven:

sudo make flashdb

Hierna wordt de portofoon herstart, doet hij dat niet, dan doe je dat zelf even.

Hierna zet je de portofoon in mode firmware updaten, Ik herhaal het nog maar even: Hiervoor
druk je de onderkant dan de PTT toetst in. De knop erboven ook indrukken, dat doe je gelijktijdig. Hierna zet je de porto aan. Als het goed is brand de led nu om en om rood dan weer groen. Kabel aansluiten, maar dat spreekt voor zich neem ik aan.

Dan geef je de opdracht:

sudo make clean flash

En als het goed is wordt de firmware in de portofoon geladen. Er volgt een reset van je portofoon en daarna is die klaar voor gebruik, met de laatste firmware en de laatste user lijst. Als je het maar vaak genoeg doet, is dit nog geen 5 minuten werk. Voor vragen kan je mij een email sturen. call @ call.nl

73, Adriaan PE2K

MD380 / 390 DMR porto totaal aanpassen 1ste keer

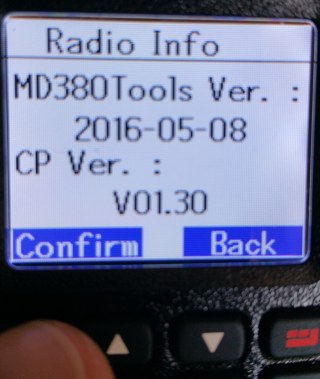

20160508_162644Als eerste het is allemaal very experimental , er kunnen fouten in deze software staan, hoewel er dagelijks wel een update komt, wil het niet zeggen dat alles foutloos werkt. Wil je dat niet hebben, begin
er dan niet aan!

Ook kunnen er zaken veranderen als opdrachten, ik zal proberen het hier bij te houden (immers ik gebruik het zelf ook met regelmaat).

Firmware update met een aangepaste versie voor de MD380, kan je via een normale Windows firmware update laden in de portofoon. De aangepaste versie is van travisgoodspeed. En is eigenlijk een Linux versie.

Wat kan je verwachten bij een aangepaste firmware met een userslijst ?

1: Mr. Rogerbeep: geeft wel of geen Rogerbeep aan het begin van de transmissie.
2: Dateformat: German of Orgineel => Europees (dd/mm/yyyy) of Internationaal (yyyy/mm/dd).
3: UsersCSV: Toevoegen HELE Marcdatabase => Dit is NIET de contactenlijst in de codeplug,
maar hij kan dan elk ID – Naam – Plaats etc laten zien, heel de wereld! Via MD380tools
moet je dat in de portofoon laden, dat is een Linux programma. Dit werkt alleen als je
portofoon voorzien is van 16MByte SPI-Flash geheugen. De UHF versie heeft dat bijna altijd.
4: Debug: aan uit zetten.
5: Promicuous mode : on/off => Negeer talkgroepen of niet, dus laat alles horen of enkel RX-lijst
in de tijdslot waarin je staat.
6: Edit DMR-ID: Wijzig je DMR-ID in het toestel, als je de portofoon door een ander laat
gebruiken.

7: Mic bar: aan / uit de microfoon bar tijdens zenden.

8: Experiment. Dat kan dagelijks wat anders zijn.

UsersCSV, dat kan je alleen doen met MD380tools, een stukje Linux software. Je portofoon
moet wel voorzien zijn van een 16MByte SPI-Flash geheugen. UHF versie heeft dat bijna altijd
wel. De VHF versie kan wel eens dit niet bezitten (geen ervaring mee).

Je moet beschikken over een PC met een Linux versie, heb je dat niet dan moet je eerst
daarvoor een PC of laptop geschikt maken. Zelf gebruik ik graag Ubunu. Zo gebruik ik verise 16.04 (2016).

De gratis software vindt je hier:

http://www.ubuntu.com/download/desktop

De bron van de software DM380tools is hier te vinden:

https://github.com/travisgoodspeed/md380tools

Dan gaan we aan de slag met installeren van software via de terminal van Ubuntu.
Let op, je moet soms je wachtwoord ingeven van Ubuntu, daar wordt met regelmaat
omgevraagd.

Om met MD380tools te kunnen werken moet je eerst je Ubuntu voorzien van een aantal
onderdelen aan software.

Als eerste:

Kijk je of Python 2.7 in je Ubuntu versie zit. Waarschijnlijk wel anders dat
onderdeel installeren met:

sudo apt-get install python-2.7

Dan heb je een installatie van libusb-1.0-0 nodig, waarschijnlijk al ook al
aanwezig in je Ubuntu installatie. Mocht het geval zijn dan geeft deze het
aan, anders installeren met:

sudo apt-get install libusb-1.0-0 python-usb

Dan is de installatie nodig van python-usb, ook hier zal Ubuntu aangeven
of het nodig is.

sudo apt-get install python-usb

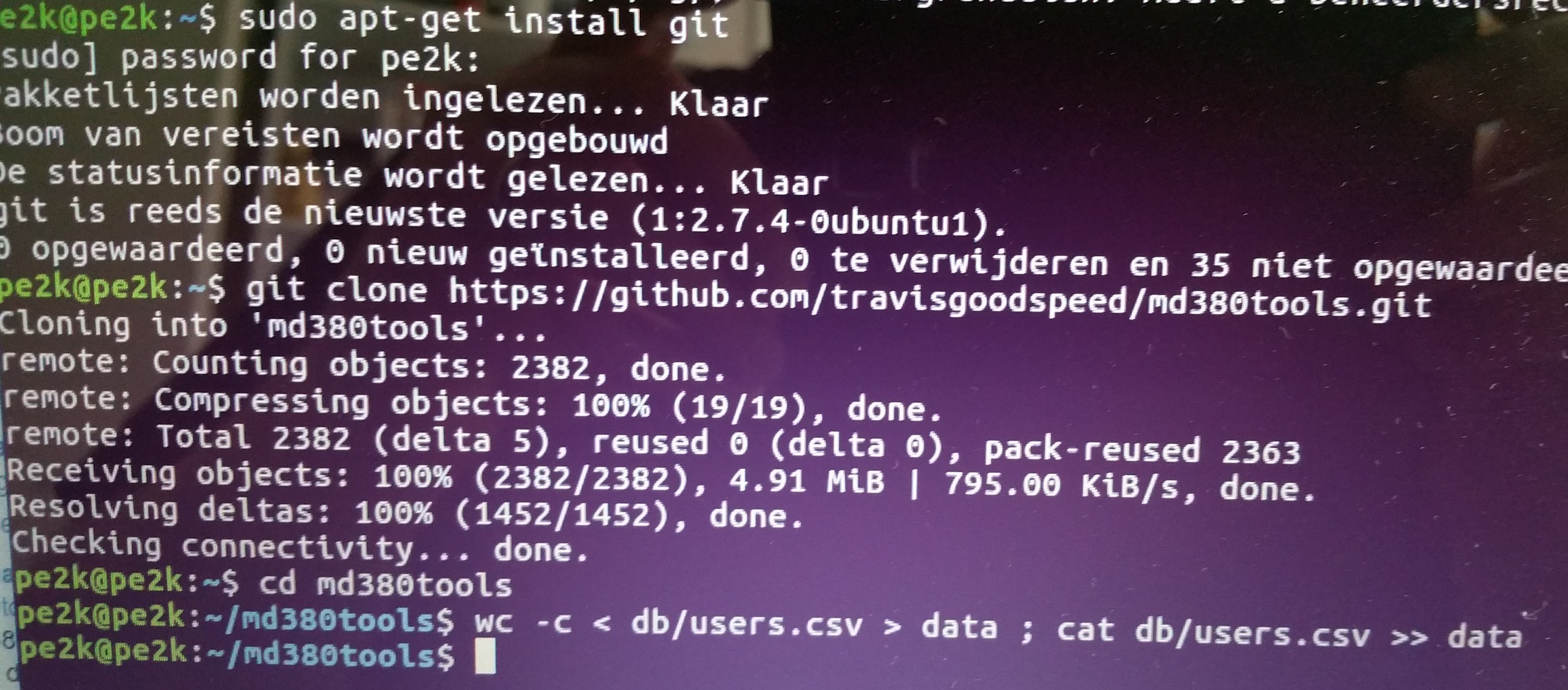

Dan heb je een git installatie nodig, dat doe je met:

sudo apt-get install git

Hierna installeer je MD380tools met:

git clone https://github.com/travisgoodspeed/md380tools.git

Deze installatie komt in een map MD380tools te staan. Je gaat nu in
de map staan door de volgende comando te geven:

cd md380tools

Nu gaan we aan de slag met MD380tools, we gaan de userslist data input voor
de portofoon aanmaken met:

Deze opdracht is vervallen: wc -c < db/users.csv > data ; cat db/users.csv >> data de data file wordt nu via internet download aangemaakt met tijdens een andere opdracht.

Je geeft nu de opdracht:

sudo make all

Sluit nu je portofoon aan op de usb poort van je pc, en zet
de portofoon aan. Dan gaan je de data laden in de portofoon met:

sudo ./md380-tool spiflashwrite data 0×100000

Je kan het ook met een verkorte opdracht doen:

sudo make flashdb

Er gaat nu een lijst van adressen in beeld komen dat in je portofoon wordt geladen.  Wacht rustig af. Als alles zonder fouten gaat. Als laatste zie je dan staan reboot radio now en je staat weer in de map MD380tools.

Nu is de data in je portofoon geladen en kan je het via menu optie 3
aanzetten. En zie je calls verschijnen in je display met alle informatie.
Maar dat gaat alleen als je de laatste firmware in je portofoon geladen is.
En dat kan ook gedaan worden via MD380tools. Nu we toch bezig zijn met Linux
gaan we dat ook doen met MD380tools.

Als eerste moet je zorgen dat er een compiler op de Ubutu geinstalleerd is.
Dat doe je volgens deze opdrachten:

sudo add-apt-repository ppa:team-gcc-arm-embedded/ppa

Dan met de opdracht:

sudo apt-get update

En als laatste opdracht:

sudo apt-get install gcc-arm-embedded

Dat stukje software heb je nodig om een flash te kunnen uitvoeren
naar je portofoon. Wat we gaan uitvoeren met MD380tools. Deze gaan
we eerst een update geven. Immers we willen de laatste firmware erin
hebben. Dit doe je later bij elke update van de software in je portofoon

Dan geef je de opdracht:

cd MD380tools
git pull

Hier door krijgt MD380 de laatste update bestanden binnen. Het is niet
verleerd ook Ubuntu even een update te geven. Dat doe je met de opdracht:

sudo apt-get update

Als je dat gedaan hebt gaan we een nieuw bestand aanmaken voor
de flash naar je protofoon. Met de opdracht:

sudo make clean all

sudo make all

Hier na sluit je de portofoon aan in de firmware update stand. Hiervoor
druk je de onderkant dan de PTT toest in. De knop erboven ook indrukken,
dat doe je gelijktijdig. Hierna zet je de porto aan. Als het goed is
brand de led nu om en om rood dan weer groen.

Sluit de usb kabel aan. En dan ga je de opdracht geven om de firmware
in de portofoon te laden. En die opdracht is:

sudo make clean flash

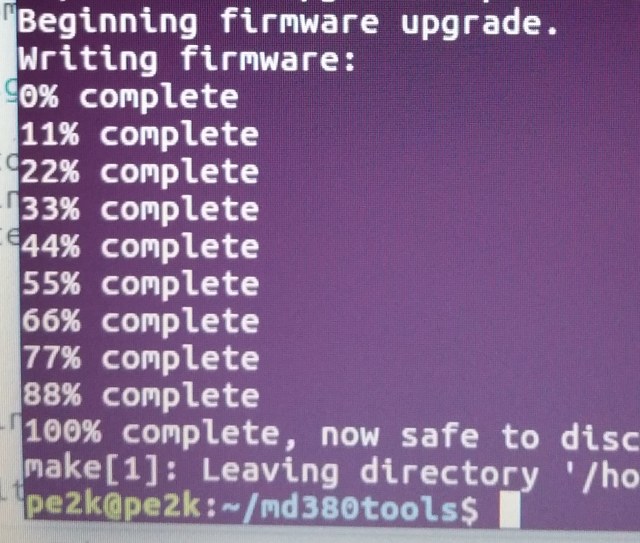

En dan zal er een nieuwe firmware in de portofoon geladen worden. Je ziet in de
terminal vanalles voorbij komen. Je wacht rustig af. Je ziet dan
als laatste regel staan: Naw safe to disconnect and/or reboot radio. Als je dat
ziet is alles goedgedaan en kan je de portofoon uitzetten, usb kabel verwijderen.
En de protofoon weer aanschakelen.

Als je dat gedaan hebt is je portofoon voorzien van de laatste firmware. Dat zie
je dan verschijnen in het display bij het aanzetten. Dan kan je via menu de userlijst
aanzetten en gebruik maken van de DMR wereld users lijst.

Dan nog een ding: het is allemaal very experimental. Verwacht niet dat alles foutloos
werkt, maar je hebt wel een leuke update van je portofoon gemaakt, waarbij je geen
ID nummers meer krijgt te zien. Krijg je ze wel te zien, dan moet je de userlijst
even updaten.

Dit alles staat even los van je codeplug, waarin je nog de frequenties in hebt staan
van de repeaters. Voor vragen kan je mij een email sturen. call @ call.nl

73, Adriaan PE2K

Nieuwe firmware MD380 / 390

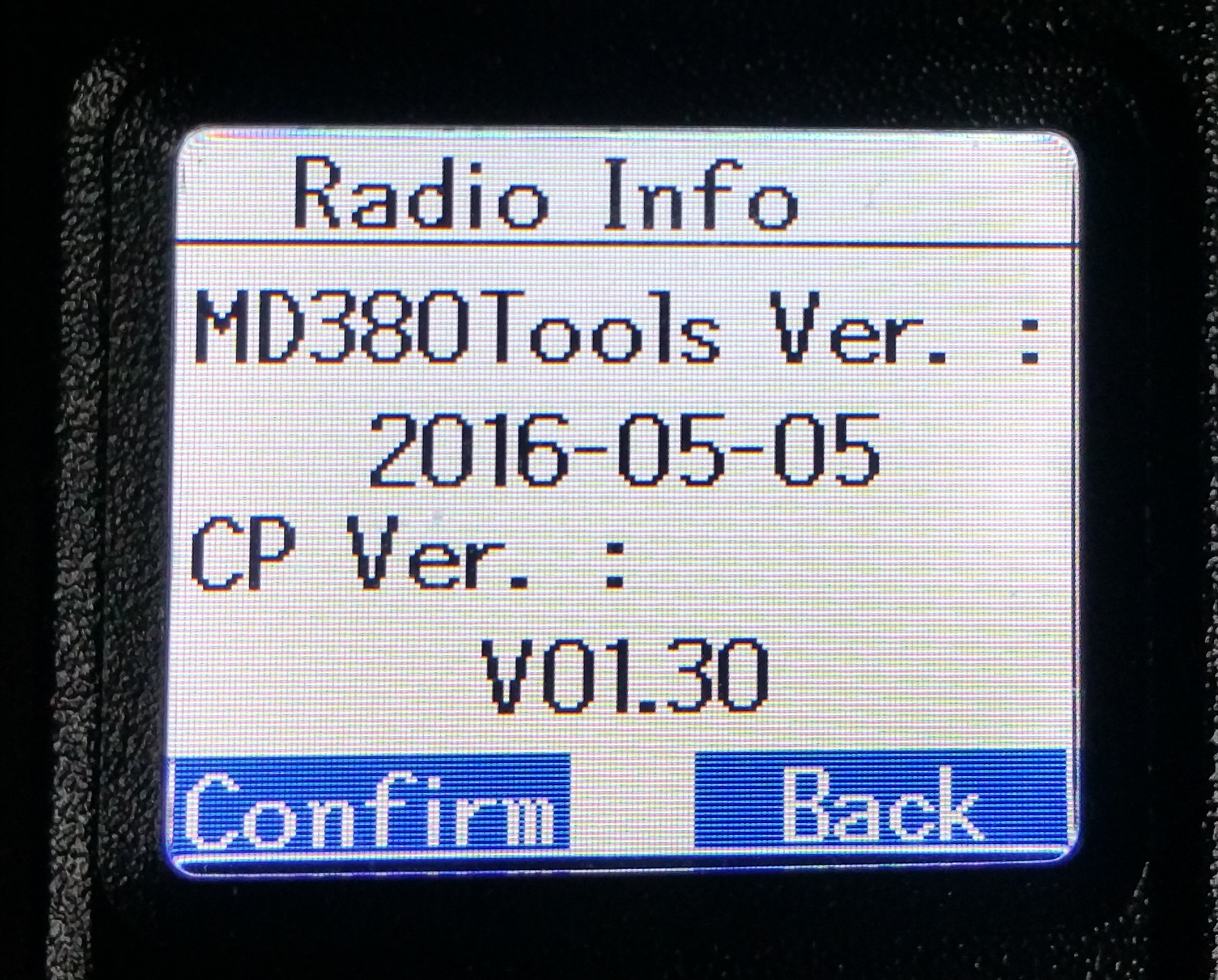

beeld 5













Nieuwe firmware zet je ook met behulp van MD380tools in je portofoon.

LET EVEN OP: je moet eerst wel MD380tools geinstalleerd hebben, zie daarvoor het stuk over usersfile, gepost een dag eerder.

Als eerste moet je zorgen dat er een compiler op de Ubutu geinstalleerd is.
Dat doe je volgens deze opdracht:

sudo add-apt-repository ppa:team-gcc-arm-embedded/ppa

Dan met de opdracht:

sudo apt-get update

En als laatste opdracht:

sudo apt-get install gcc-arm-embedded

Dat stukje software heb je nodig om een flash te kunnen uitvoeren
naar je portofoon. Wat we gaan uitvoeren met MD380tools. Deze gaan
we eerst een update geven. Immers we willen de laatste firmware erin
hebben.

Dan geef je de opdracht:

cd MD380tools
git pull

Hier door krijgt MD380 de laatste update bestanden binnen. Aangezien dagelijks aan de code gewerkt wordt door het team is dat wel van belang om te doen.

sudo apt-get update

Als je dat gedaan hebt gaan we een nieuw bestand aanmaken voor
de flash. Met de opdracht:

sudo make clean all

sudo make all

Hier na sluit je de porto aan in de firmware update stand. Hiervoor
druk je de onderkant dan de PTT toets in. De knop erboven ook indrukken,
dat doe je gelijktijdig. Hierna zet je de porto aan. Als het goed is
brand de led nu om en om rood dan weer groen.

Sluit de usb kabel aan. En dan ga je de opdracht geven om de firmware
in de portofoon te laden. En die opdracht is:

sudo make clean flash

En dan zal er een nieuwe firmware in de porto geladen worden. Je ziet dan
als laatste regel staan: Naw safe to disconnect and/or reboot radio.

Als je dat gedaan hebt is je portofoon voorzien van de laatste firmware.

Dan nog een ding: het is allemaal very experimental. Verwacht niet
dat alles foutloos werkt, maar je hebt wel een leuke update van je portofoon
gemaakt.

73, Adriaan PE2K

MD380 / 390 DMR portofoon aanpassen

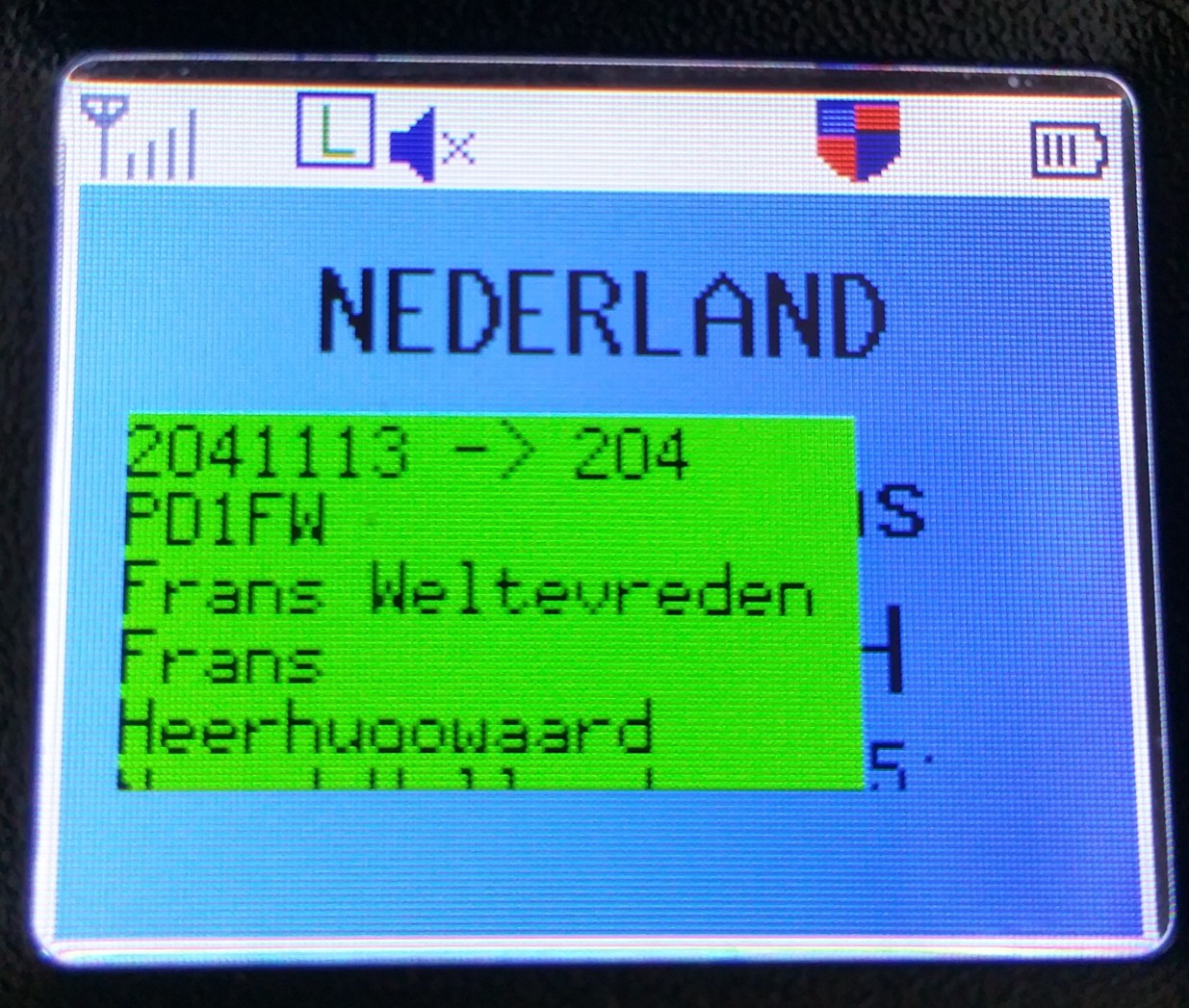

beeld2

Als eerste het is allemaal very experimental , er kunnen fouten in
deze software staan. Wil je dat niet hebben, begin er dan niet aan!

Firmware update met een aangepaste versie voor de MD380, kan je via
een normale firmware update laden in de portofoonn. De aangepaste
verise is van travisgoodspeed.

Bij mij is dat nu versie V01.30 van 2016-04-26.

Daarin zit de volgende aanpassingen:

1: Mr. Rogerbeep: geeft wel of geen Rogerbeep aan het begin van de transmissie.
2: Dateformat: German of Orgineel => Europees (dd/mm/yyyy) of Internationaal (yyyy/mm/dd).
3: UsersCSV: Toevoegen HELE Marcdatabase => Dit is NIET de contactenlijst in de codeplug,
maar hij kan dan elk ID – Naam – Plaats etc laten zien, heel de wereld! Via MD380tools
moet je dat in de portofoon laden, dat is een Linux programma. Dit werkt alleen als je
portofoon voorzien is van 16MByte SPI-Flash geheugen. De UHF versie heeft dat bijna altijd.
4: Debug: aan uit zetten.
5: Promicuous mode : on/off => Negeer talkgroepen of niet, dus laat alles horen of enkel RX-lijst
in de tijdslot waarin je staat.
6: Edit: Onbekend
7: Edit DMR-ID: Wijzig je DMR-ID in het toestel, als je de portofoon door een anderlaat
gebruiken.

UsersCSV, dat kan je alleen doen met MD380tools, een stukje Linux software. Je portofoon
moet wel voorzien zijn van een 16MByte SPI-Flash geheugen. UHF versie heeft dat bijna altijd
wel. De VHF versie kan wel eens dit niet bezitten (geen ervaring mee).

Je moet beschikken over een PC met een Linux versie, heb je dat niet
dan moet je eerst daarvoor een PC of laptop geschikt maken. De software
hier voor vindt je hier:

http://www.ubuntu.com/download/desktop

Als voorbeeld is dit een gratis Linux versie van ubuntu. Dat kan je naast
windows installeren of over windows heen. Je eigen keuze.

De bron van de software DM380tools is hier te vinden:

https://github.com/travisgoodspeed/md380tools

Dan gaan we aan de slag met installeren van software via de
terminal van Ubuntu. Let op, je moet soms je wachtwoord ingeven
van Ubuntu, daar wordt met regelmaat omgevraagd.

Als eerste:

Kijk je of Python 2.7 in je Ubuntu versie zit. Waarschijnlijk
wel anders dat installeren met:

sudo apt-get install python-2.7

Dan heb je een installatie van libusb-1.0-0 nodig, waarschijnlijk al
aanwezig in je Ubuntu installatie. Mocht het geval zijn
dan geeft deze het aan, anders installeren met:

sudo apt-get install libusb-1.0-0 python-usb

Dan is de installatie nodig van python-usb, ook hier zal
Ubuntu aangeven of het nodig is.

sudo apt-get install python-usb

Dan heb je een git installatie nodig, dat doe je met:

sudo apt-get install git

Hierna installeer je MD380tools met:

git clone https://github.com/travisgoodspeed/md380tools.git

Deze installatie komt in een map MD380tools te staan. Je gaat nu in
de map staan door de volgende comando te geven:

cd md380tools

Nu gaan we aan de slag met MD380tools, we gaan de data input voor
de portofoon aanmaken met:  wc -c < db/users.csv > data ; cat db/users.csv >> data Dit is komen te vervallen. De opdracht die je nu moet invoeren is:

sudo make all

Je krijgt geen bevestiging, maar in de map MD380tools is een
bestand aangemaakt met de naam data.

Sluit nu je portofoon aan op de usb poort van je pc, en zet
de portofoon aan. Dan gaan je de data laden in de protofoon met:

sudo ./md380-tool spiflashwrite data 0×100000

Er gaat nu een lijst van adressen in beeld komen. Wacht rustig
af. Als alles zonder fouten gaat. Als laatste zie je dan staan
reboot radio now en je staat weer in de map MD380tools.

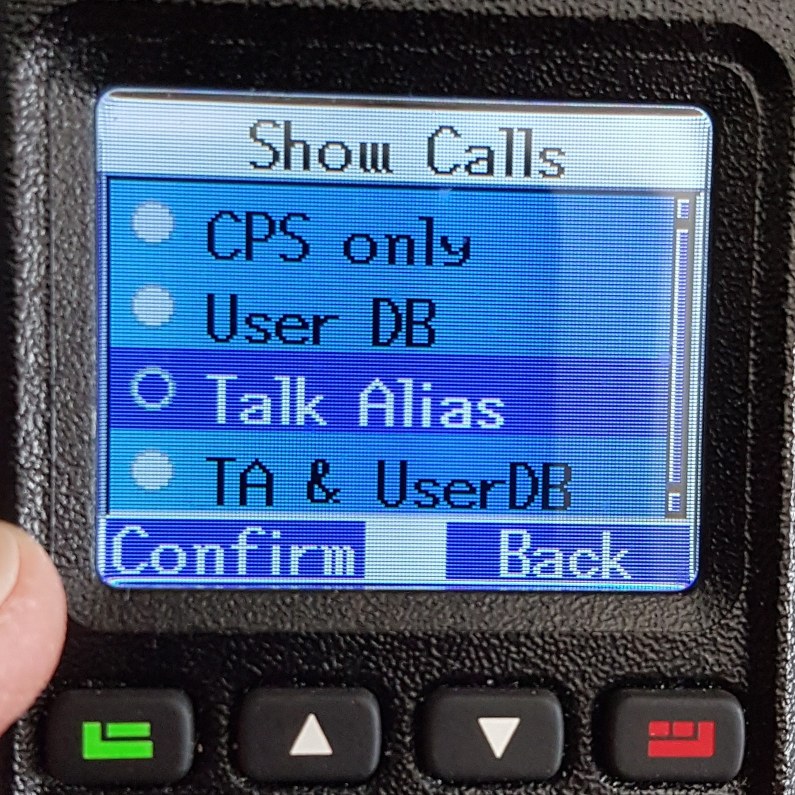

Nu is de data in je protofoon geladen en kan je het via menu
de optie aanzetten. En zie je calls verschijnen in je display
met alle informatie.

Dan nog een ding: het is allemaal very experimental. Verwacht niet
dat alles foutloos werkt.

73, Adriaan PE2K

Voorbeeld terminal Ubuntu

beeld1
